作為電路板上的二極管可以有四種方法確定它們的型號。

第一種方法是看拆下二極管上的標識型號

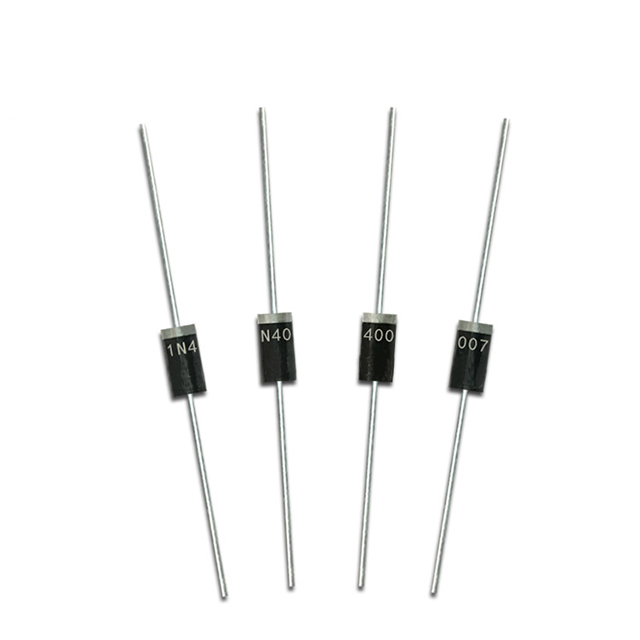

一般二極管在出廠時都會在其表面上印有其型號或者名稱，比如有的二極管標有IN4007可作為整流用、IN4148可作為開關二極管用、IN4733A是作為穩壓二極管使用等等。

第二種方法是看電路PCB板上所標識的型號

有的二極管上標識雖然看不清但是常常會在電路板上印有二極管的型號。

第三種方法是根據電路原理圖來確定二極管的用途來確定相應型號

在維修中如果有參考的電路圖，我們可以從電路圖中得出二極管的作用，通過其作用就可以選擇對用的二極管，例如當電路圖中的二極管起到整流作用時就可以選擇整流二極管，像IN4007、IN5394、IN5400等都可以作為整流二極管。

第四種方法是根據電路板實物圖繪制電路原理圖來確定其型號

最后一種情況是在維修時常常會遇到連參考原理圖都沒有，這時我們可以自己按照電路板實物圖繪制電路原理圖，繪圖時不一定把全部電路圖都繪制出來，為了節省維修時間可以繪制出該功能部分電路即可。

通過這部分功能電路的分析也可以得出該二極管的基本用途，進而推理出這個二極管的大致型號。
