新邦微半導體是一家專業的三極管生產廠家，在江蘇有10000平方米的廠房，公司領導人在三極管行業有18年的工作經驗，對三極管的結構和運用有著非常豐富的經驗，今天新邦微半導體小編就簡述一下三級管的構架和作用。

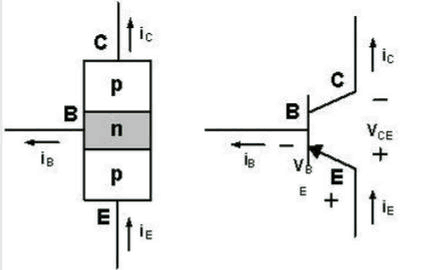

在一個半導體上制作兩個Pn結就是三極管的結構，兩個PN結將正片半導體分為三個區，中間是基區，兩側是發電區和集電區?；鶇^和發射區之間的被稱作為發電結，集電結的PN結在基區和集電區之間?；鶇^比較薄，而發射區域比較厚，雜質濃度較高，PNP三極管發射區“發射”的空穴，它們的移動方向和電流方向是相同的，所以發射極箭頭向里； 自由電子一般都是NPN型三極管發射區發射的，運動方向與電流方向相反，因此發射極箭頭向外移動。發射極箭頭的指向也是PN在正向電壓下結合的導向。所以也可分為PNP和NPN兩種類型的硅晶體三極管和鍺晶體三極管。

三極管的作用是非常大的，最基本的作用就是放大作用，它能將信號的一部分轉化為一定強度的電磁波，當然這一轉化仍遵循著能量守恒，它只是將電源的能量轉化為信號的能量。

三極管的其中一個重要參數是電流放大系數B。在三極管基極上加一小電流，一般就可以獲得與注入電流b倍的集電極電流。集電極電流隨基極電流的變化而變化，基極電流的微小變化會導致集極電流發生較大變化，即三極管放大。三極管不僅只有放大、開關控制的作用，還可以配合其他元件也可組成振蕩器。
